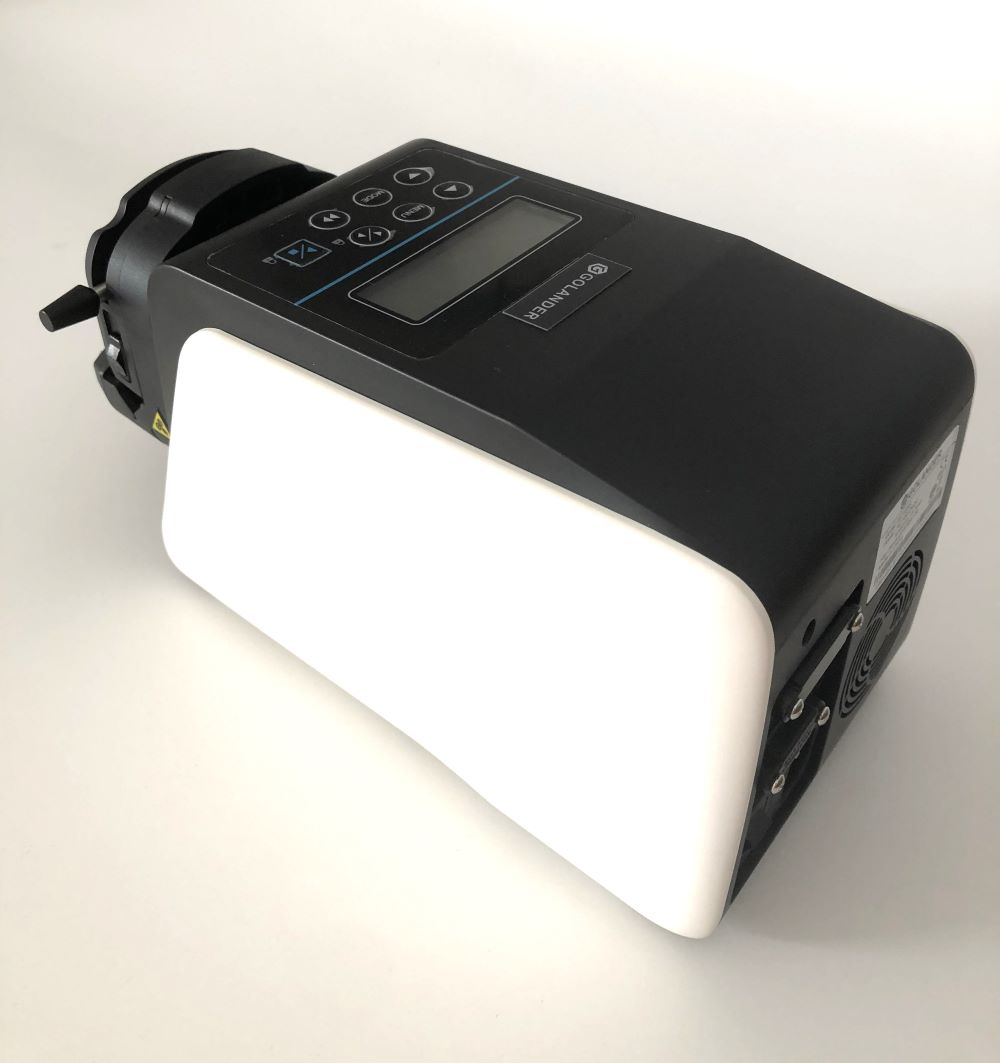

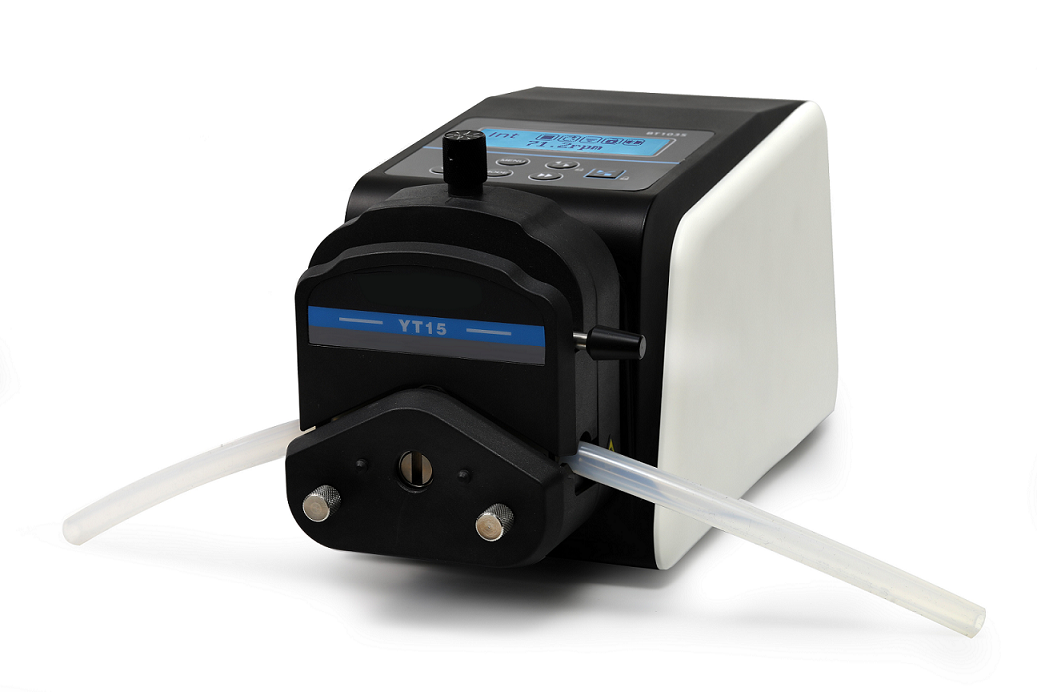

BT103S Peristaltikpumpe mit variabler Drehzahl
Die Schlauchpumpe BT103S wird von einem hochwertigen Schrittmotor mit einem Drehzahlbereich von 0,1 bis 100 U/min und einer Drehzahlgenauigkeit von ±0,2 % angetrieben. Ihr Fördermengenbereich bei Einkanal-Betrieb reicht von 0,0001 bis 480 ml/min. Die RS485-Kommunikationsschnittstelle, die mit dem Modbus-Protokoll kompatibel ist, kann mit Computern, Mikrocontrollern, SPS, Invertern, HMIs und anderen externen Geräten zur systematischen oder zentralisierten Steuerung verbunden werden.
Funktionen und Merkmale

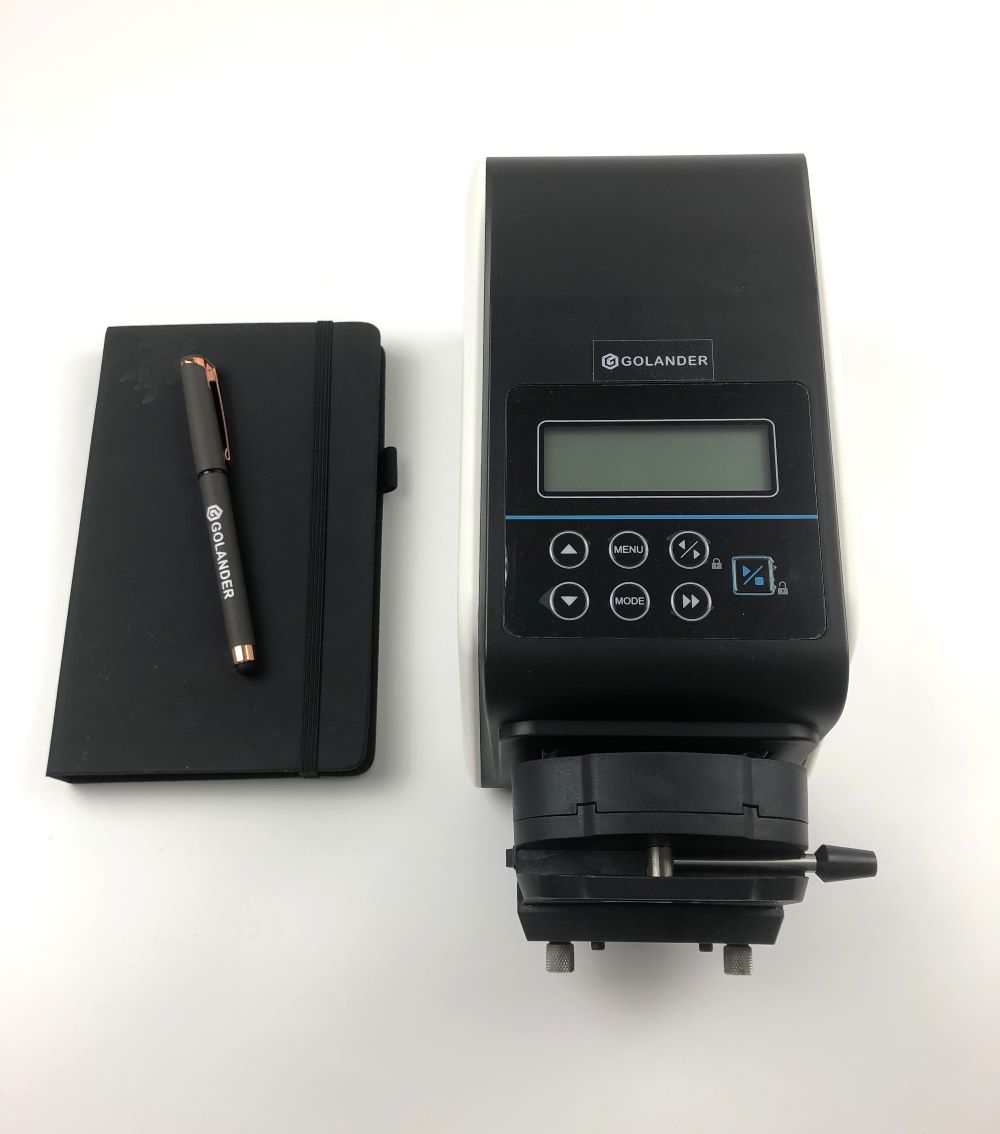

- Bequeme Bedienung über eine langlebige Folientastatur.
- Der hochwertige closed-loop Schrittmotor mit präziser Geschwindigkeit und reibungslosem Betrieb ermöglicht eine hochpräzise Durchflussübertragung.
- Grundfunktionen: Vorwärts- und Rückwärtslauf, Start/Stopp, volle Geschwindigkeit, Geschwindigkeitsregelung und Status-Speicher (Abschaltspeicher).
- Zu den Parametern gehören unter anderem Laufzeit, Intervallzeit und Anzahl der Zyklen, um die Anforderungen an zeitgesteuerte Dosierung, Flüssigkeitsabgabe und Durchflussprüfung zu erfüllen.
- Die Langsam-Stopp- und Anti-Tropf-Funktion kann das Nachtropfen von Flüssigkeit beim Stoppen der Pumpe wirksam verhindern.
- Tastensperre zur Vermeidung von Fehlbedienungen.
- Stromlinienförmiges und leicht zu reinigendes Kunststoffgehäuse.
- Leiterplatte mit Schichtlackierung zum Schutz vor Staub und Feuchtigkeit.
- Hervorragende Anti-Interferenz-Eigenschaften, breiter Spannungsbereich, geeignet für komplexe Stromversorgungsumgebungen.
- Verschiedene externe Steuersignale können zur Regelung von Start/Stopp, Vorwärts-/ Rückwärtsdrehung, Geschwindigkeitseinstellung und Optokoppler-Isolierung verwendet werden.
- RS485-Kommunikation, kompatibel mit dem Modbus-Protokoll, zur bequemen Verbindung mit verschiedenen Steuergeräten.
- Unterstützung von Blockier- und Leckagealarme (optional).
- Anschluss eines Thermodruckers für den Echtzeitdruck von Betriebsparametern (optional).
- Kann mit einer Vielzahl von Hochleistungspumpenköpfen verbunden werden.
Spezifikationen
- Durchflussmenge: 0,0001 bis 480 ml/min
- Drehzahlbereich: 0,1 bis 100 rpm
- Drehzahlauflösung: 0,1 rpm
- Geschwindigkeitsgenauigkeit: ±0,2 %
- Anzeige: Monochromes 128x32 Punktmatrix-LCD, 77x32 mm
- Tastensperre: langes Drücken der Richtungstaste zum Sperren, langes Drücken der Start/Stop-Taste zum Entsperren
- Timing-Funktion: Betriebszeit 0,1 ~ 999 Sekunden/Minuten/Stunden/Tage, intermittierende Zeit 0,1 ~ 999 Sekunden/Minuten/Stunden/Tage
- Zyklus: 0～999 (0 ist unendlicher Zyklus)
- Umkehrwinkel der Absaugung: 0～720 Grad
- Externer Steuersignaleingang: (1) Start/Stopp: passiver Kontakt, externer Steuereingangspegel (5~24V); (2) Vorwärts \ Rückwärts: passiver Kontakt, externer Steuereingangspegel (5~24V); (3) Geschwindigkeitseinstellung: analog 0~5V, 0~10V, 4~20mA (optional)

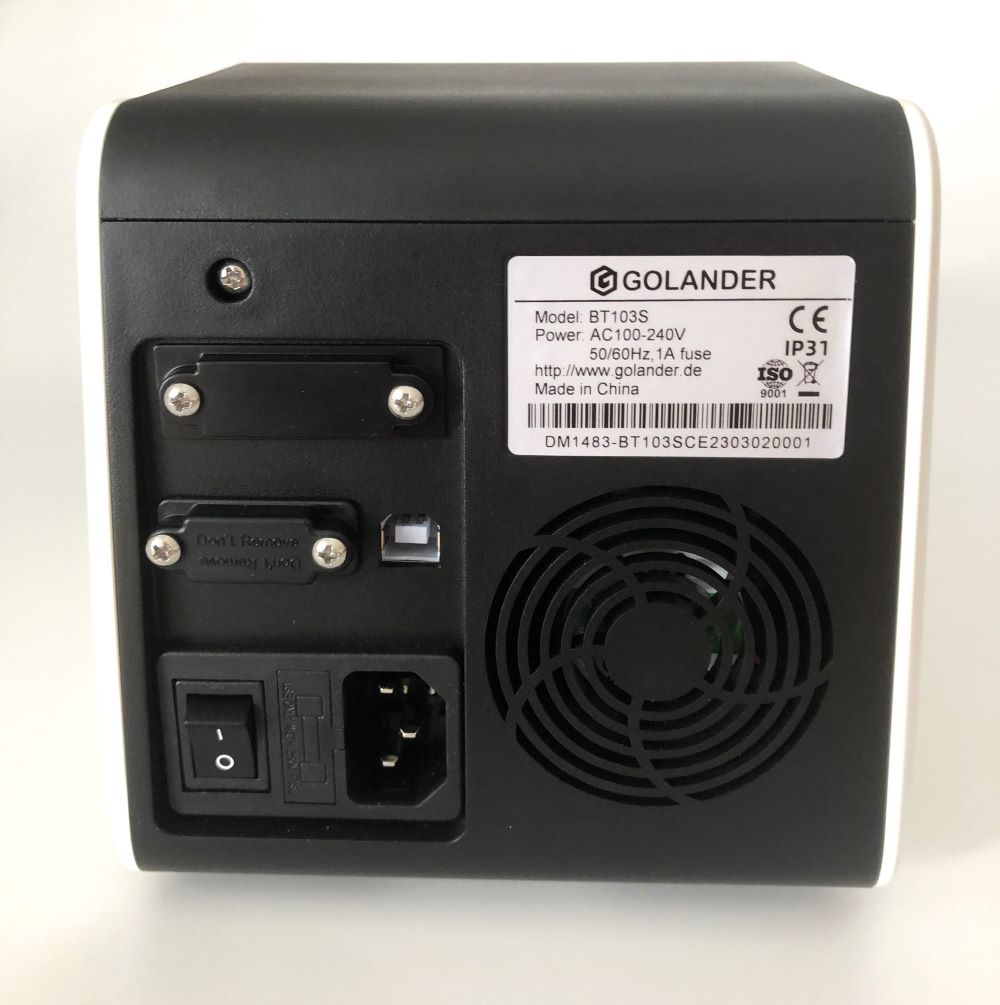

- Kommunikationsschnittstelle: RS485 MODBUS-Schnittstelle
- Betriebsbedingungen: Temperatur 0~40 °C; Relative Luftfeuchtigkeit <80 %
- Schutzart: IP31
- Abmessungen (L x B x H): 232 x 140 x 145 mm
- Gewicht: 2,9 kg
BT103S Anwendbare Pumpenköpfe und Schläuche, Durchflussparameter
| Antrieb | Pumpenkopf | Schlauchgröße | Fördermenge pro Kanal* |
| BT103S 0.1-100 rpm |

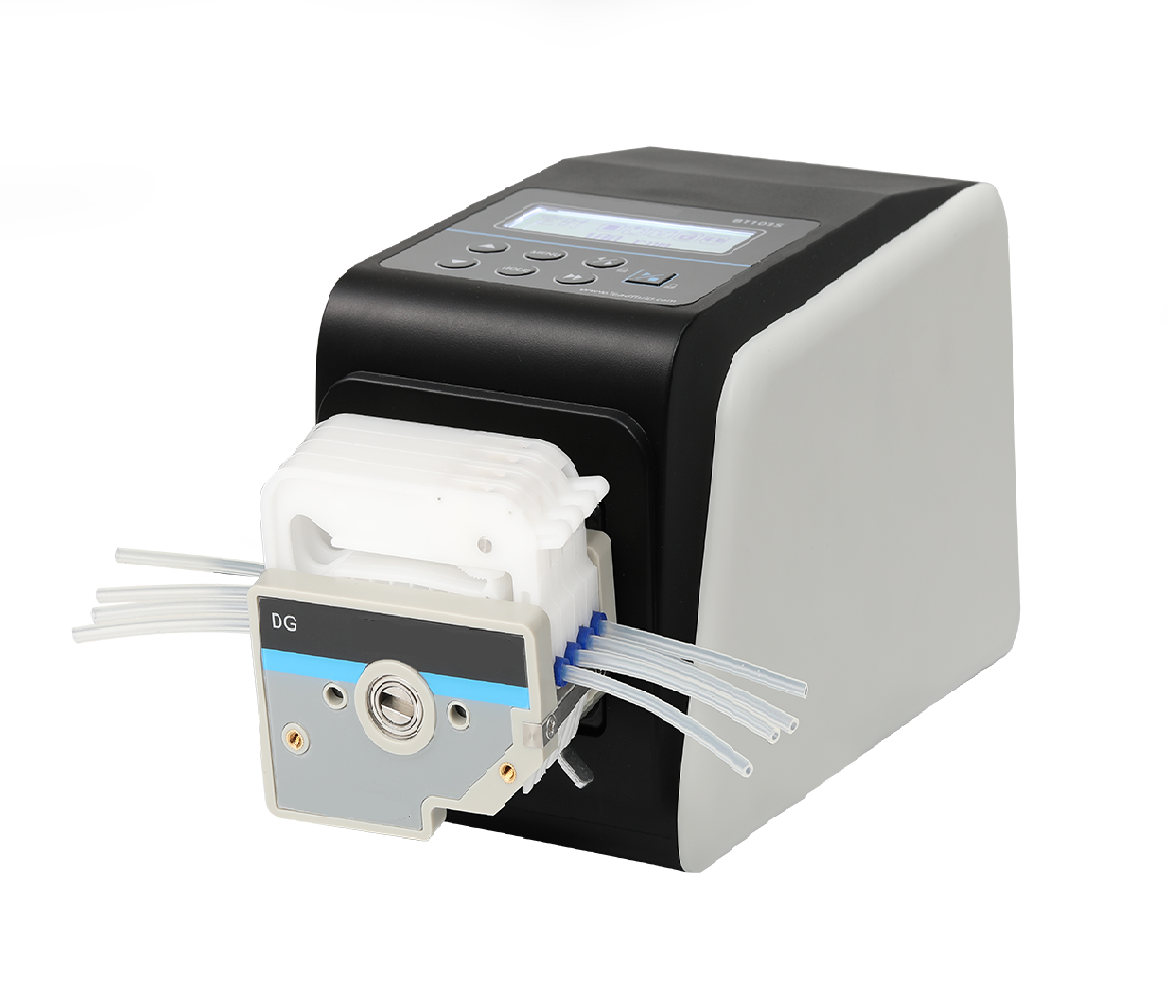

DG6-1 (6 Rollen, 1 Kanal) DG6-2 (6 Rollen, 2 Kanäle) DG6-4 (6 Rollen, 4 Kanäle) |
ID 0,5mm, Wand 0,92mm | 0,0022-2,2 ml/min |
| ID 1mm, Wand 0,92mm | 0,0064-6,4 ml/min | ||
| ID 2mm, Wand 0,92mm | 0,024-24 ml/min | ||
| ID 2,4mm, Wand 0,92mm | 0,031-31ml/min | ||

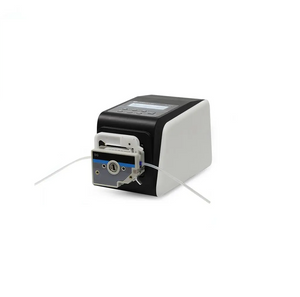

| DG10-1 (10 Rollen, 1 Kanal) DG10-2 (10 Rollen, 2 Kanäle) DG10-4 (10 Rollen, 4 Kanäle) |
ID 0,5mm, Wand 0,92mm | 0,0017-1,7 ml/min | |
| ID 1mm, Wand 0,92mm | 0,0049-4,9 ml/min | ||
| ID 2mm, Wand 0,92mm | 0,018-18 ml/min | ||
| ID 2,4mm, Wand 0,92mm | 0,021-21 ml/min | ||

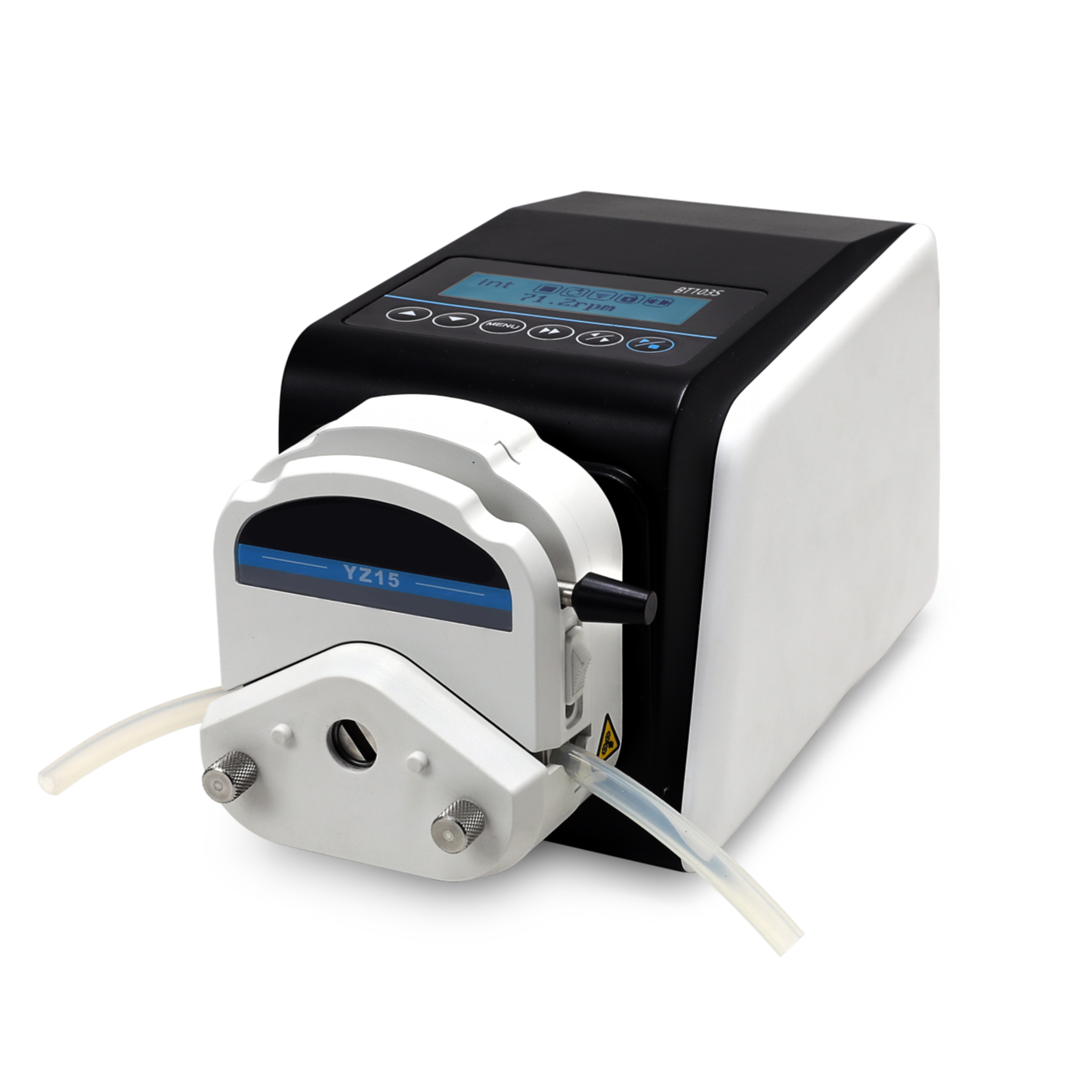

| YZ15 (3 Rollen, 1 Kanal) |
13# (ID 0,8mm, Wand 1,6mm) | 0,005-5 ml/min | |
| 14# (ID 1,6mm, Wand 1,6mm) | 0,02-20 ml/min | ||
| 19# (ID 2,4mm, Wand 1,6mm) | 0,05-50 ml/min | ||
| 16# (ID 3,2mm, Wand 1.6mm) | 0,08-80 ml/min | ||
| 25# (ID 4,8mm, Wand 1,6mm) | 0,19-190 ml/min | ||
| 17# (ID 6,4mm, Wand 1,6mm) | 0,3-300 ml/min | ||
| 18# (ID 7,9mm, Wand 1,6mm) | 0,43-427ml/min | ||
| YT25 (4 Rollen, 1 Kanal) |
15# (ID 4,8mm, Wand 2,4mm) | 0,18-183 ml/min | |
| 24# (ID 6,4mm, Wand 2,4mm) | 0,31-310 ml/min | ||
| 35# (ID 7,9mm, Wand 2,4mm) | 0,39-390 ml/min | ||
| 36# (ID 9,6mm, Wand 2,4mm) | 0,50-500 ml/min |
*Die oben genannten Durchflussdaten wurden bei Raumtemperatur und -druck mit reinem Wasser getestet und dienen nur als Referenz. Tatsächliche Durchflussraten können aufgrund von Druck, Medieneigenschaften und anderen relevanten Faktoren variieren.
Abmessungen (mm)
Bitte klicken Sie hier, um die Betriebsanleitung herunterzuladen (Englisch).
